Especificação de Sistemas de Gases Medicinais
Guia prático de aplicação da ABNT NBR 12188:2016 para engenharia hospitalar, cobrindo oxigênio, ar comprimido, vácuo e óxido nitroso.
Esta apresentação técnica aborda a especificação de sistemas de gases medicinais, com foco na aplicação prática da norma ABNT NBR 12188:2016 para engenharia hospitalar. O escopo inclui gases como Oxigênio (99/93), Ar Comprimido Medicinal, Vácuo Clínico, Óxido Nitroso e suas misturas, visando traduzir a norma em um fluxo de engenharia que abrange desde a fonte até o controle do consumo.

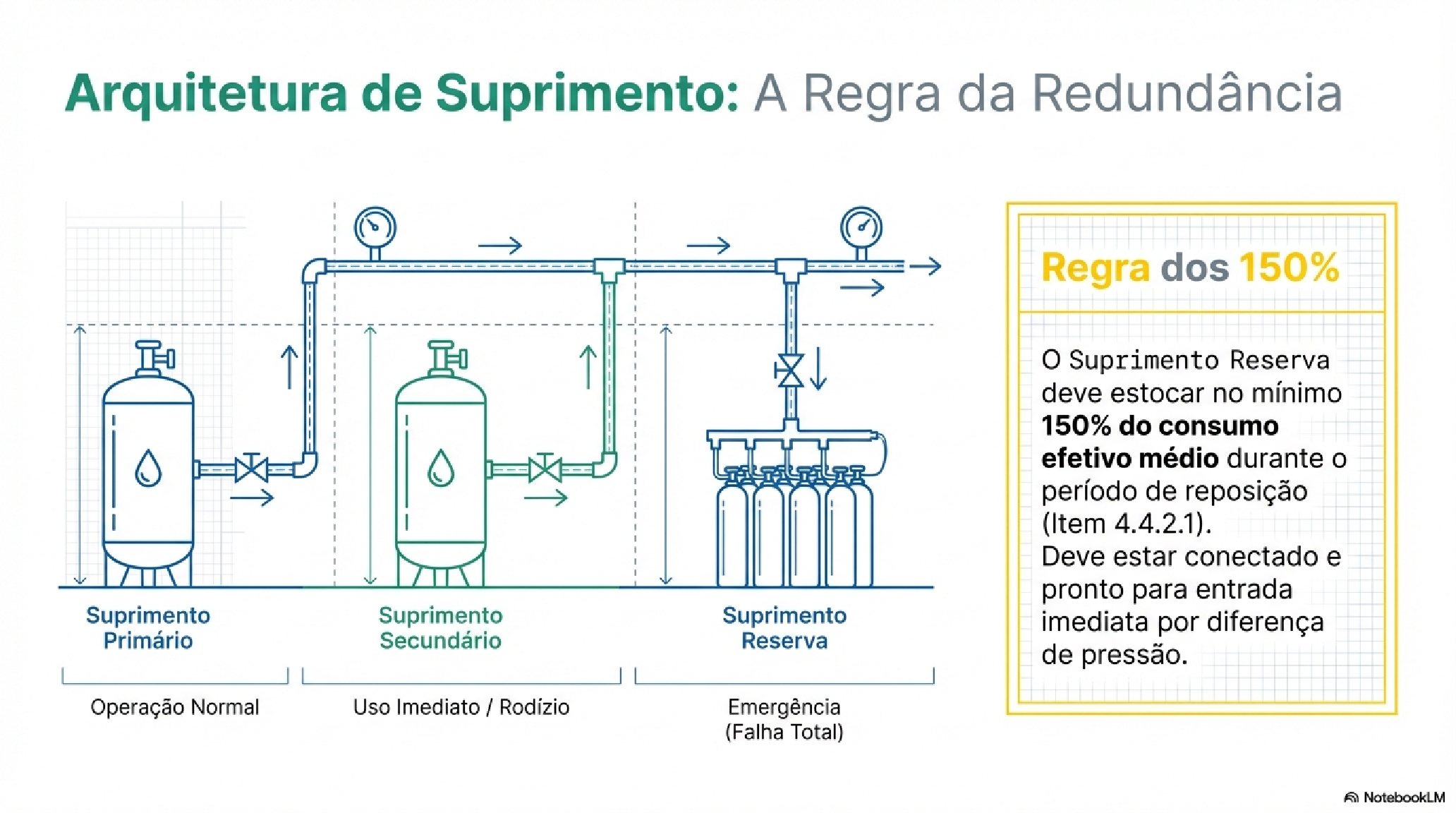

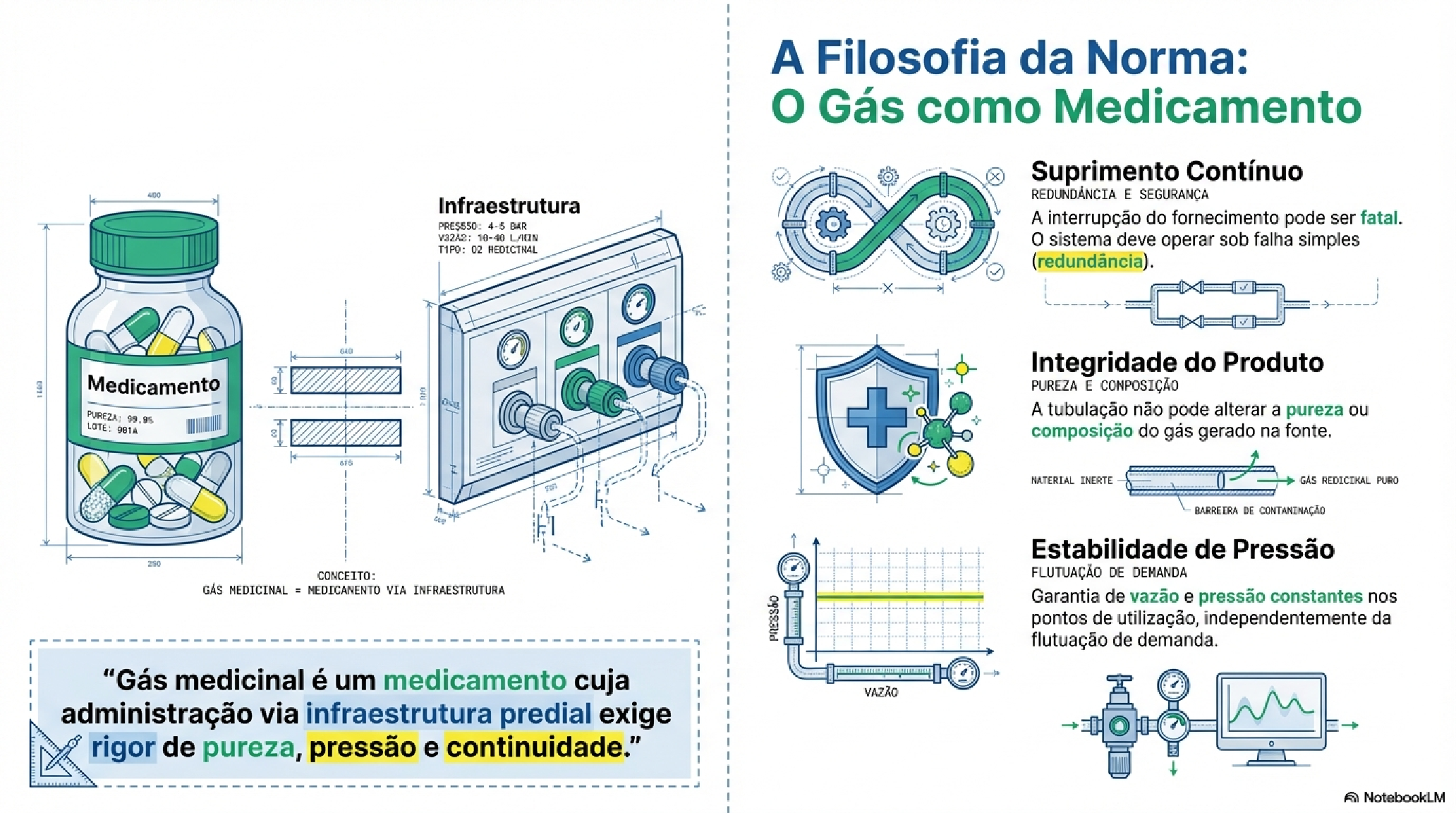

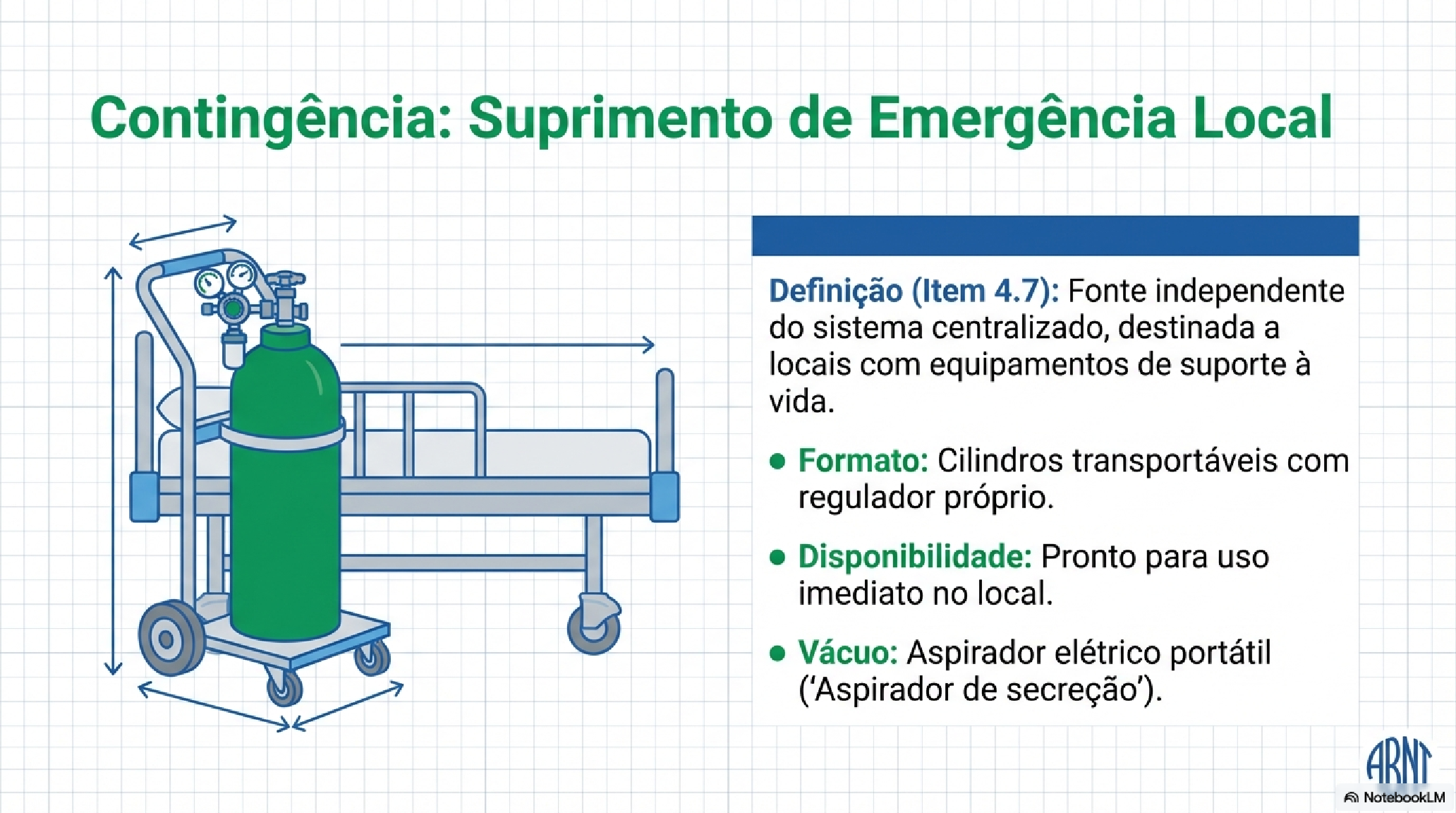

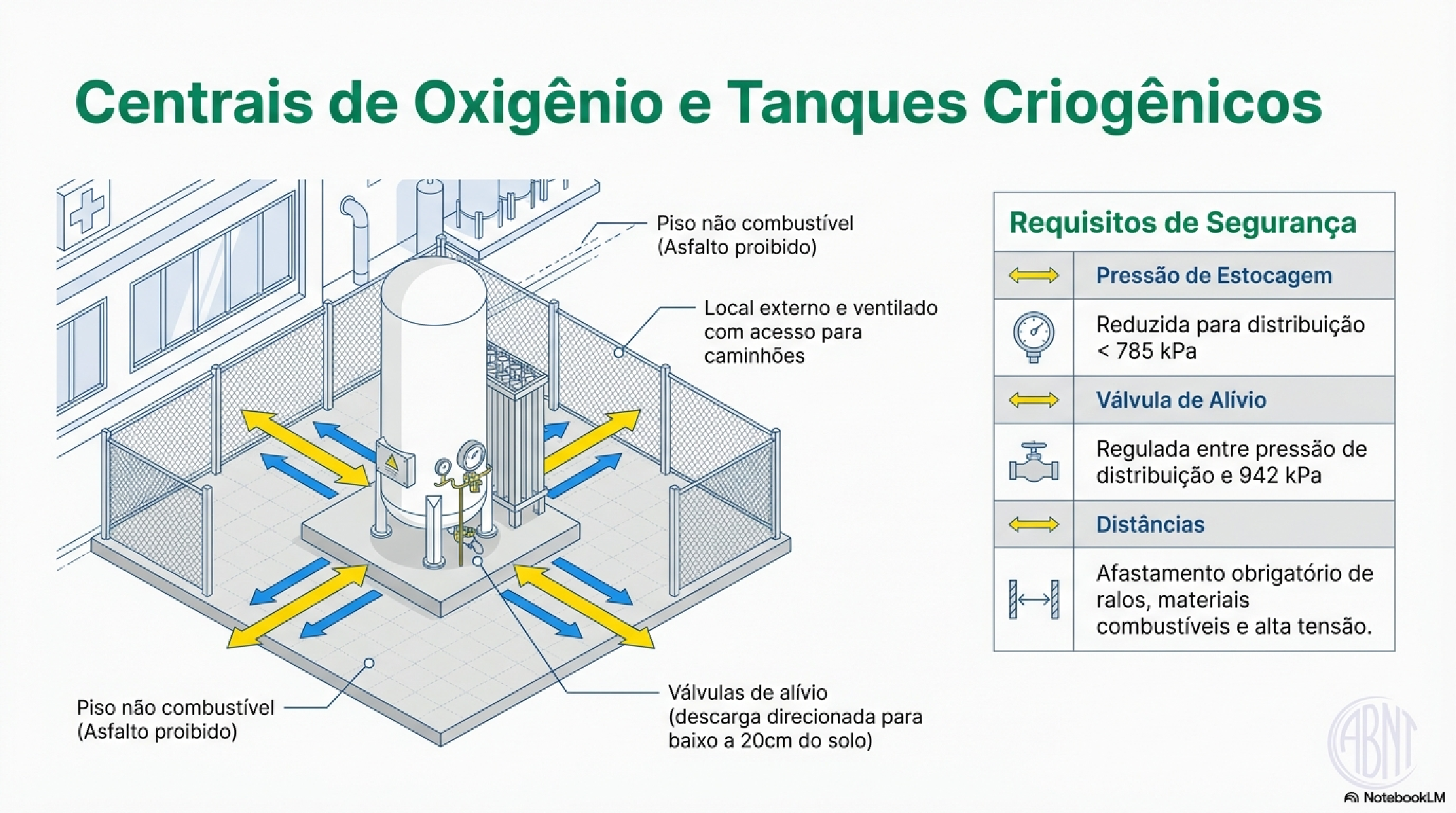

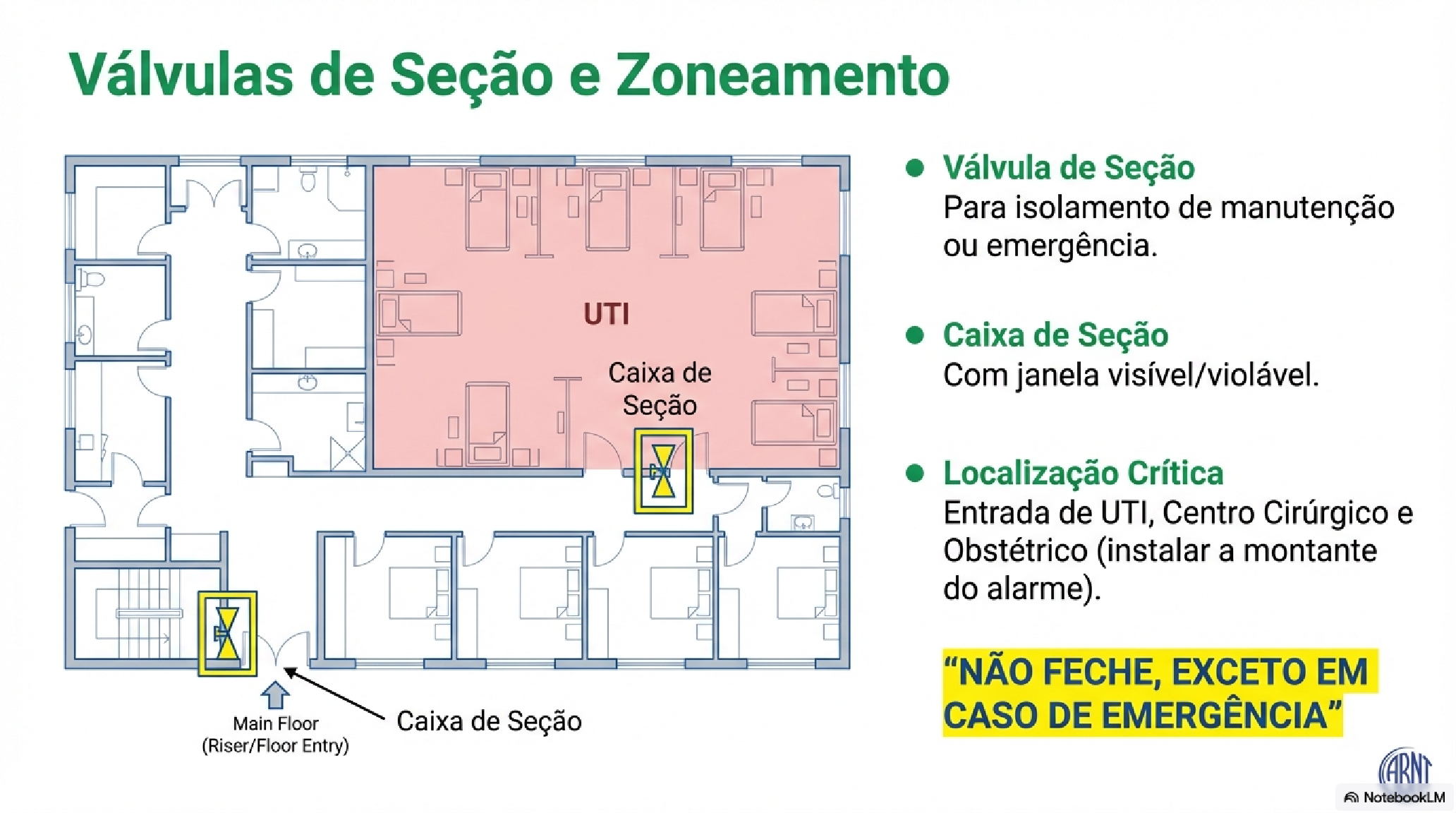

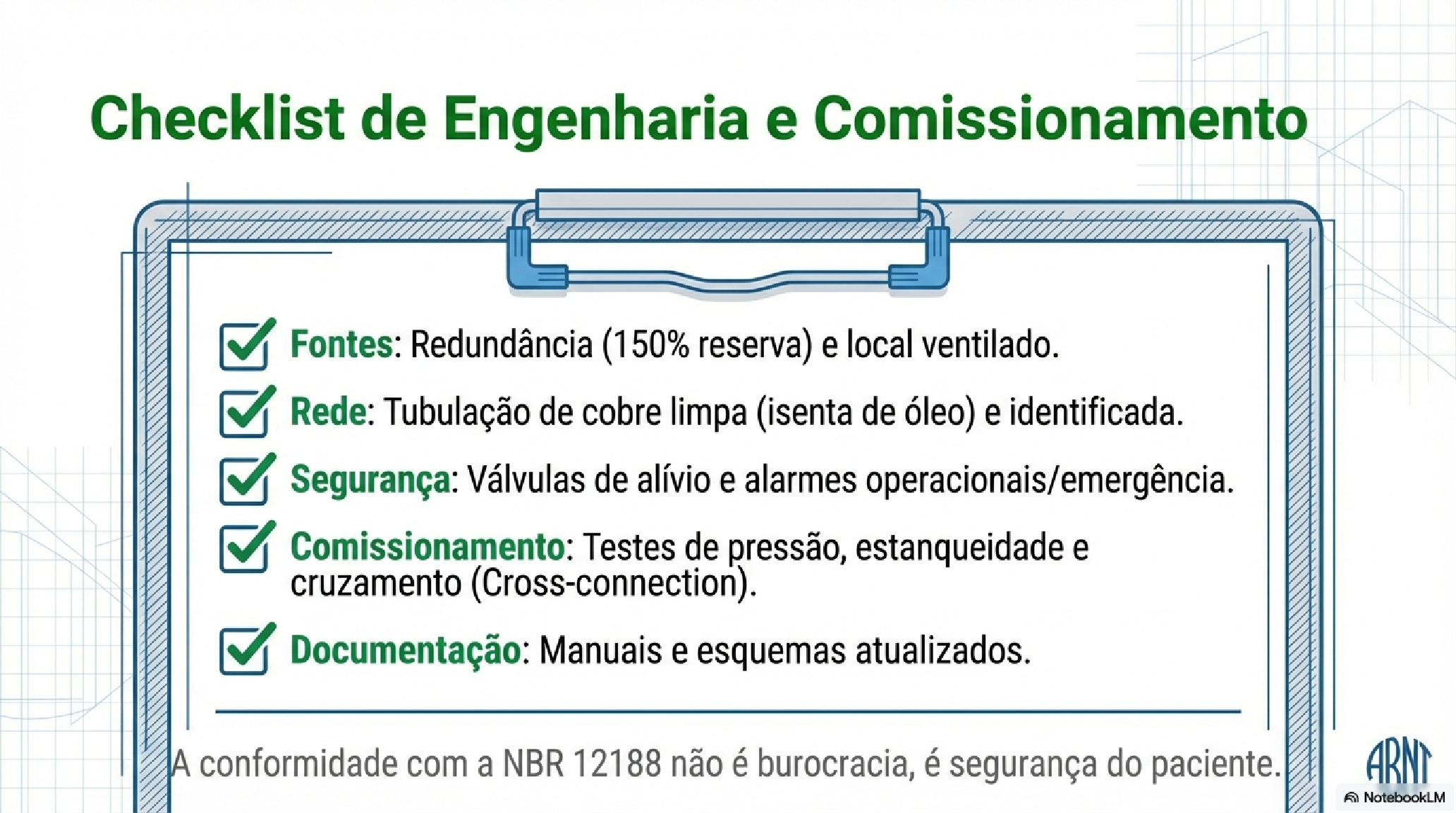

A filosofia central da norma trata o gás medicinal como um medicamento, exigindo rigor em pureza, pressão e continuidade. Para isso, são detalhados conceitos como Suprimento Contínuo (com redundância), Integridade do Produto (pureza e composição) e Estabilidade de Pressão. A arquitetura de suprimento é baseada na regra da redundância, com sistemas de suprimento primário, secundário e reserva, este último devendo estocar no mínimo 150% do consumo efetivo médio.

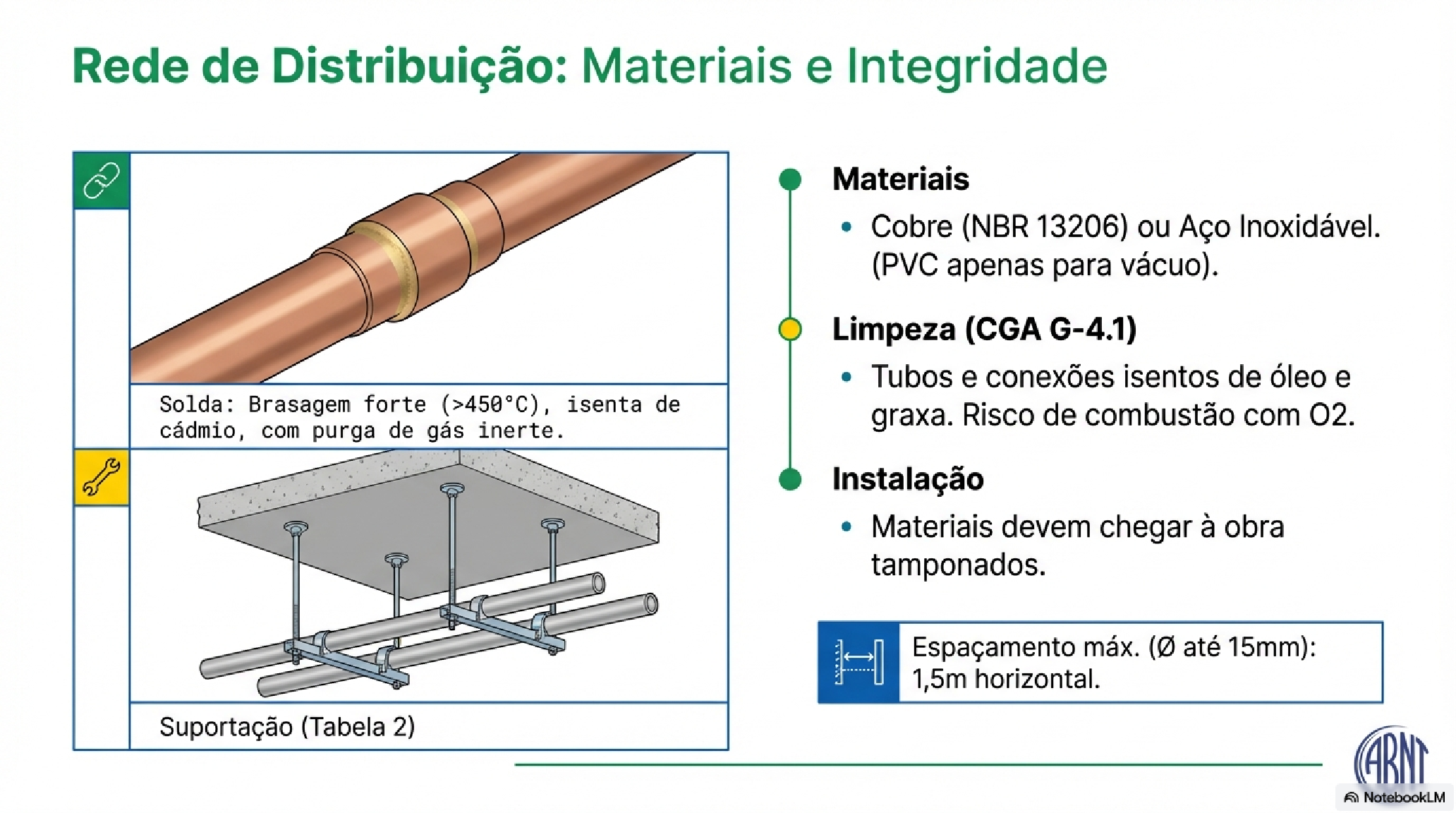

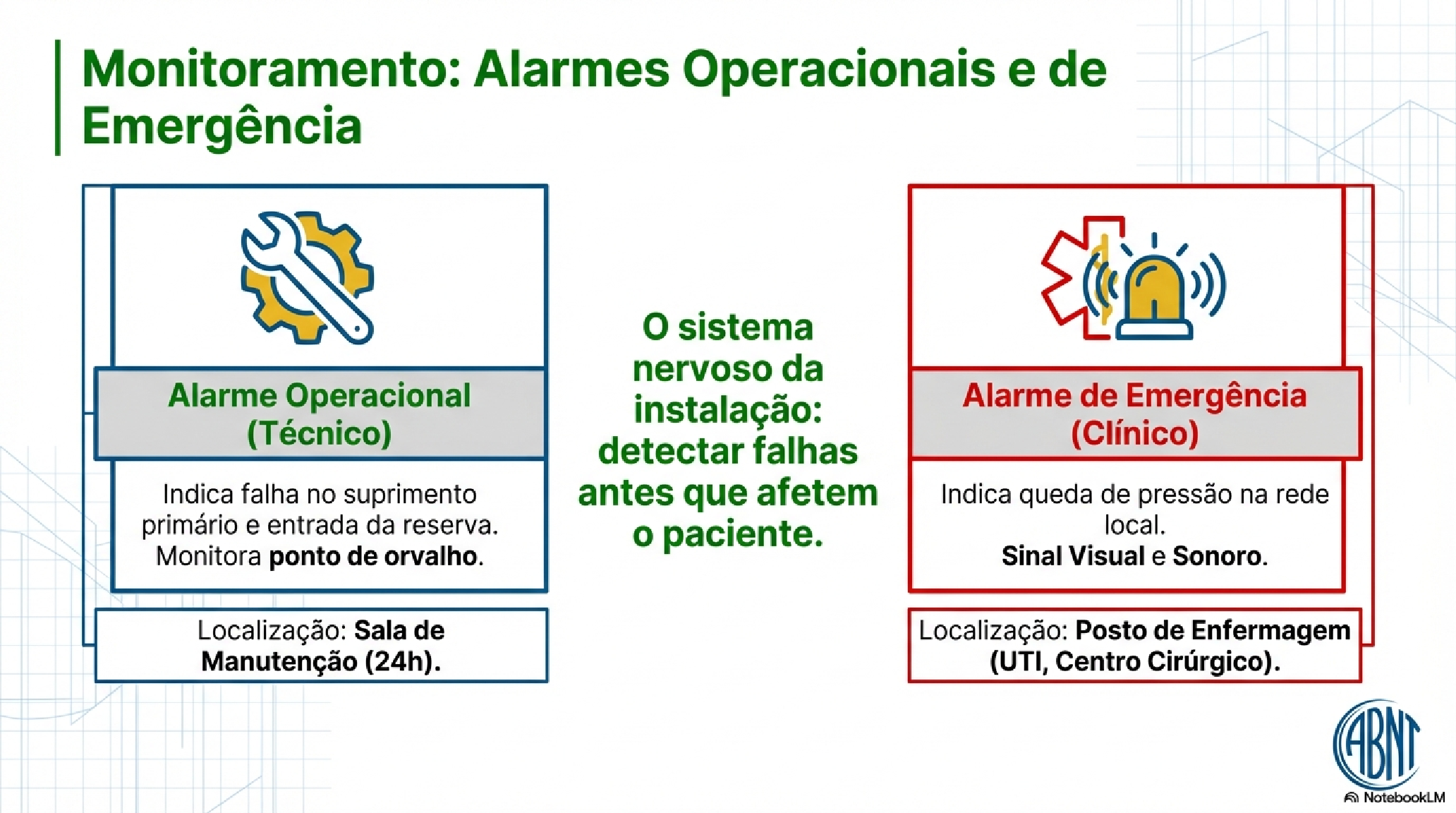

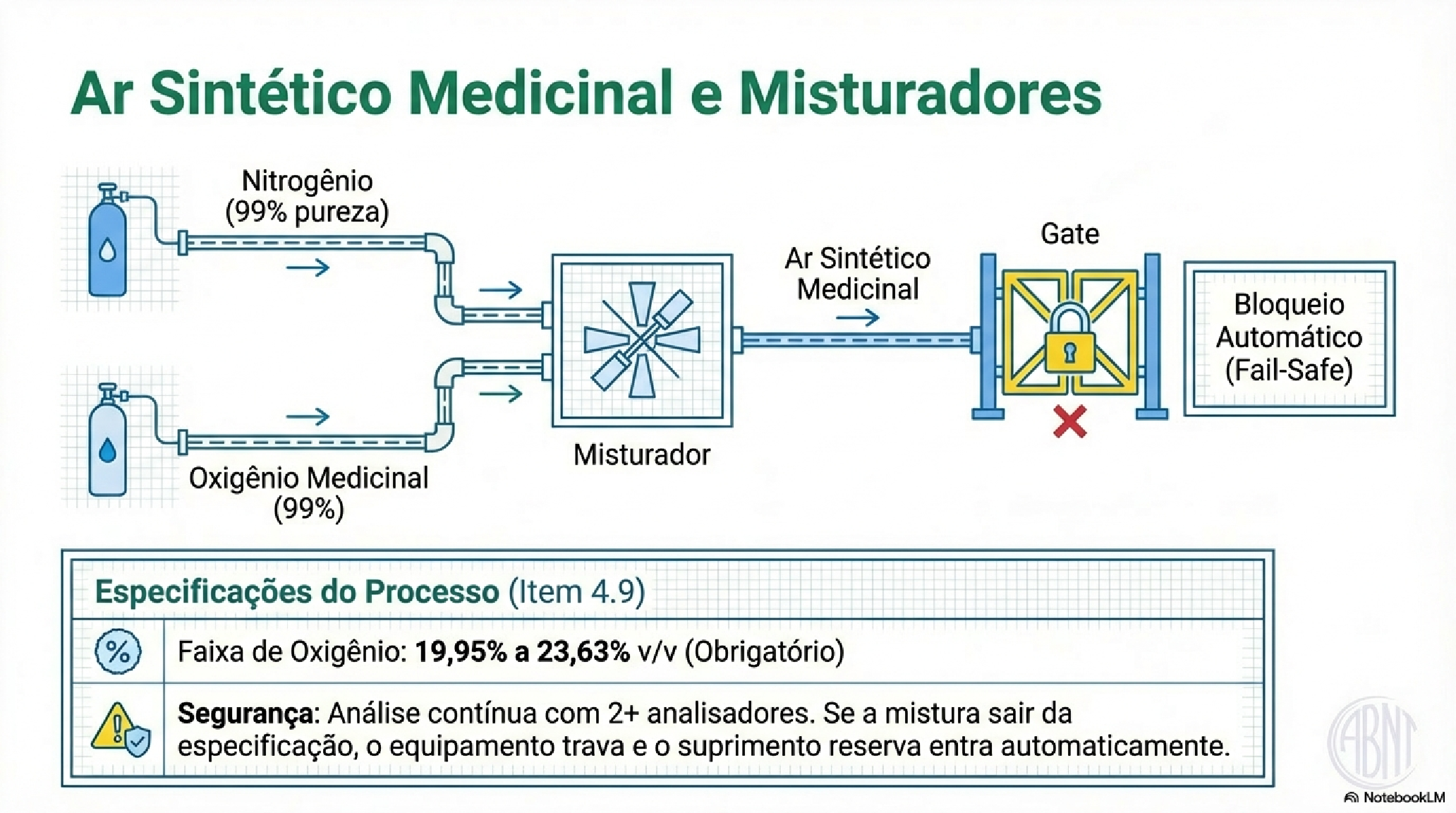

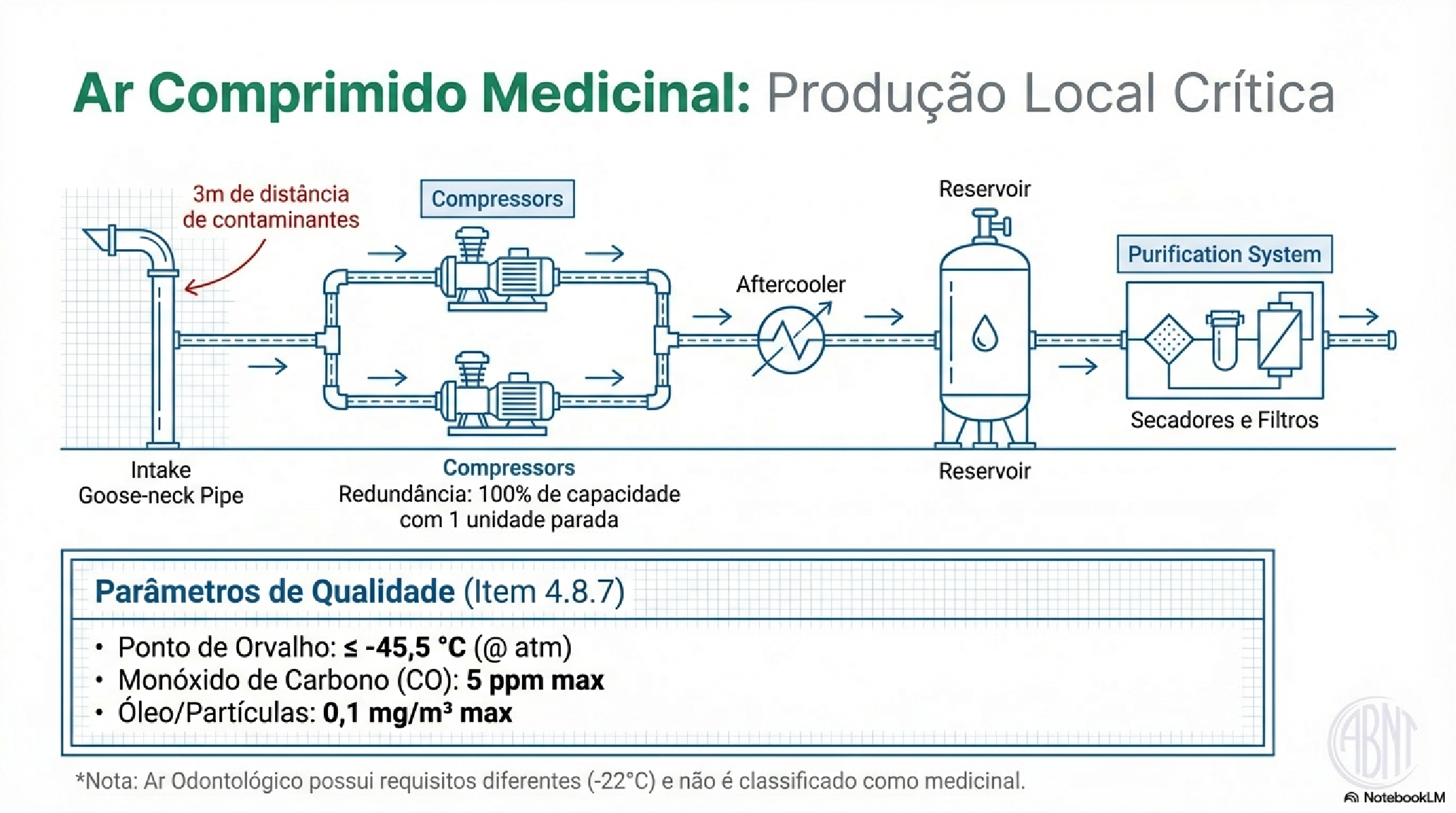

Conteúdo da Apresentação
15 páginasEsta página de apresentação técnica, intitulada "Especificação de Sistemas de Gases Medicinais", serve como um "Guia Prático de Aplicação da ABNT NBR 12188:2016 para Engenharia Hospitalar".

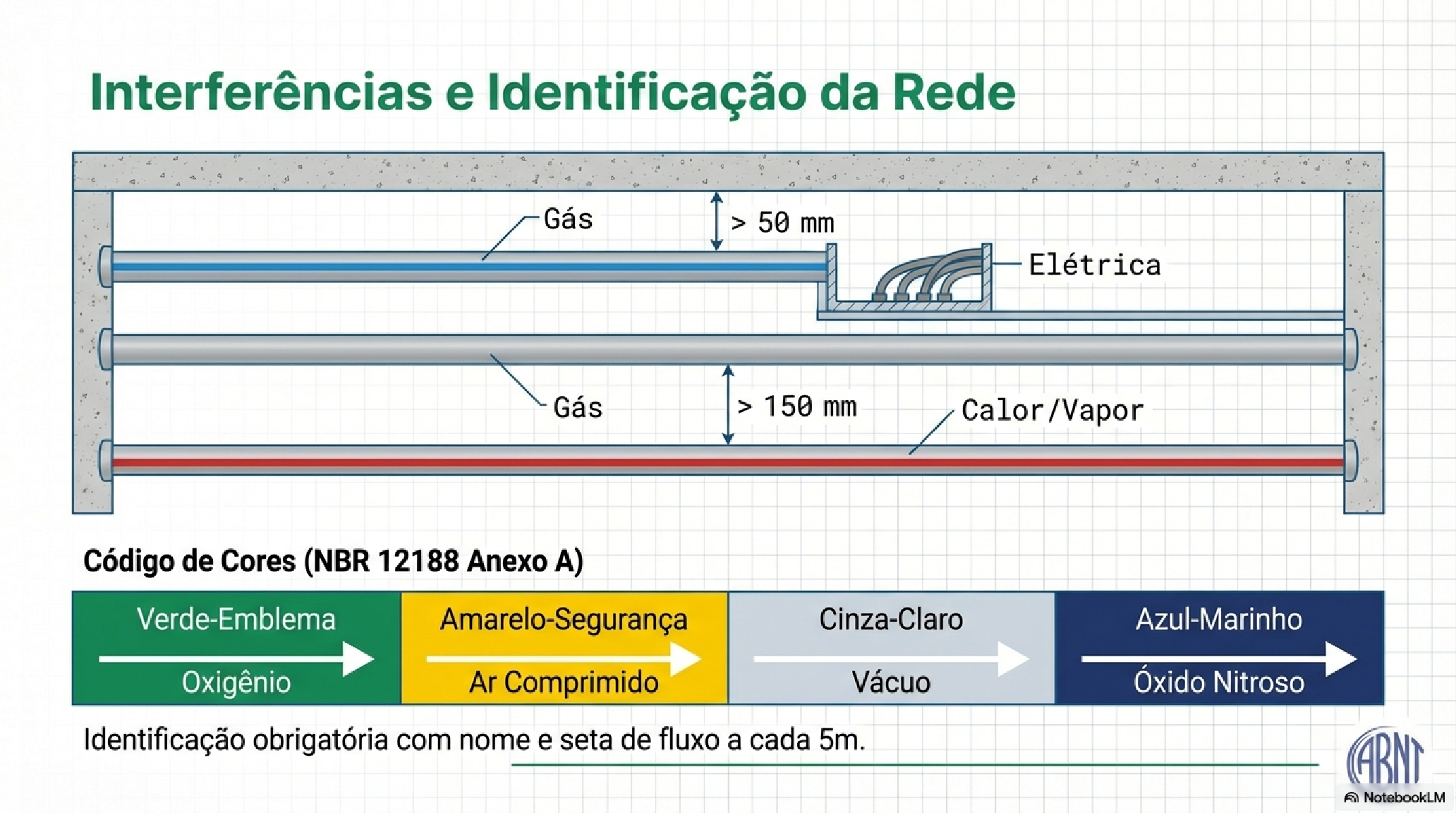

A parte superior da página exibe um diagrama isométrico detalhado, semelhante a uma planta baixa de um hospital, com um fundo quadriculado azul claro. O diagrama mostra a distribuição de tubulações coloridas representando diferentes gases medicinais e vácuo em diversos quartos e salas (por exemplo, "QUARTO DE ENFERMARIA", "SALA DE EQUIPAMENTOS"). As tubulações são identificadas por cores e rótulos, como:
- Tubulação verde: O₂ (99/95) - Oxigênio com pureza de 99% ou 95%
- Tubulação amarela: Vácuo (Vac)
- Tubulação cinza: Ar (Med) - Ar Comprimido Medicinal
- Outras tubulações menores, incluindo CO₂ e N₂.

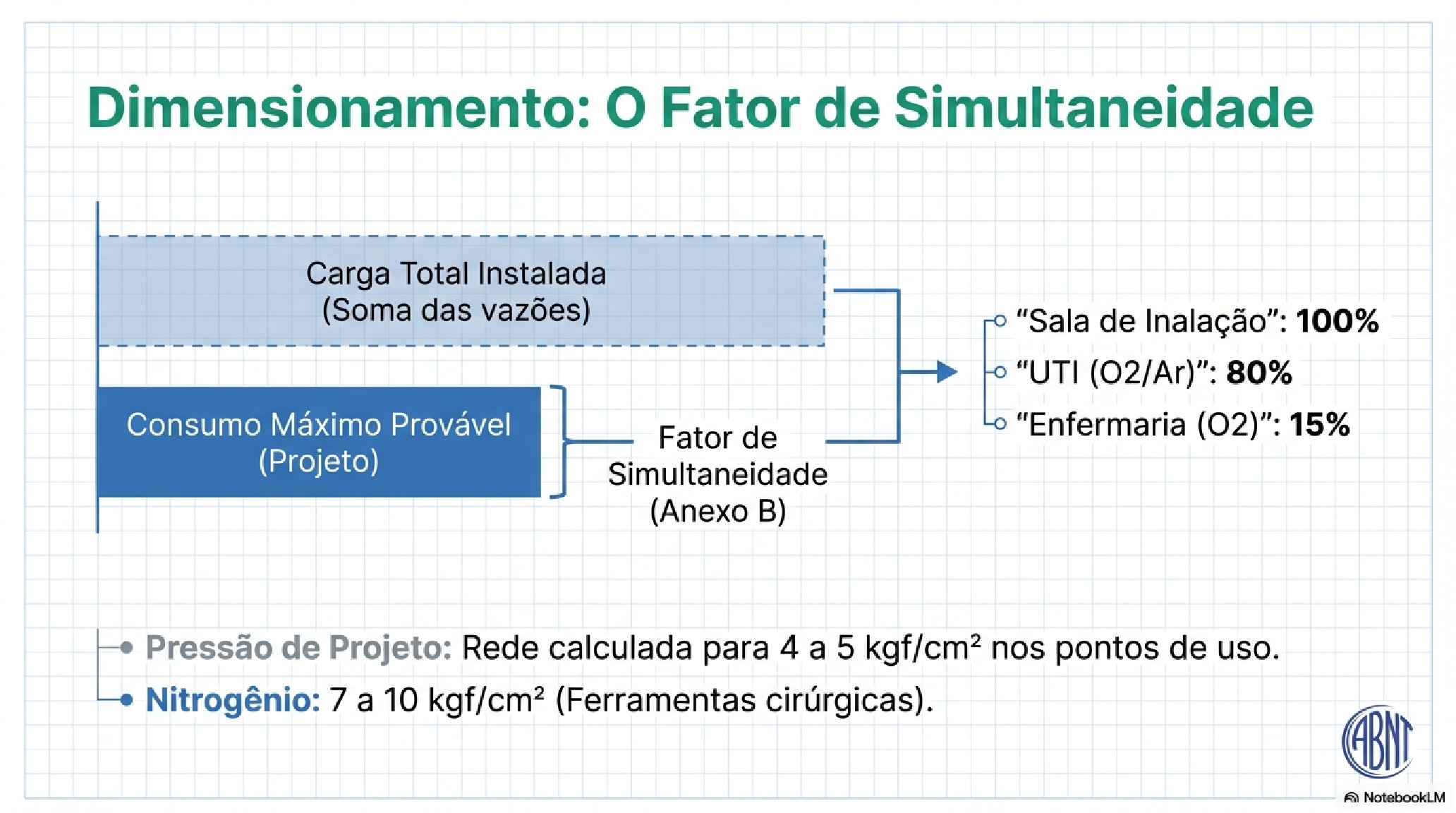

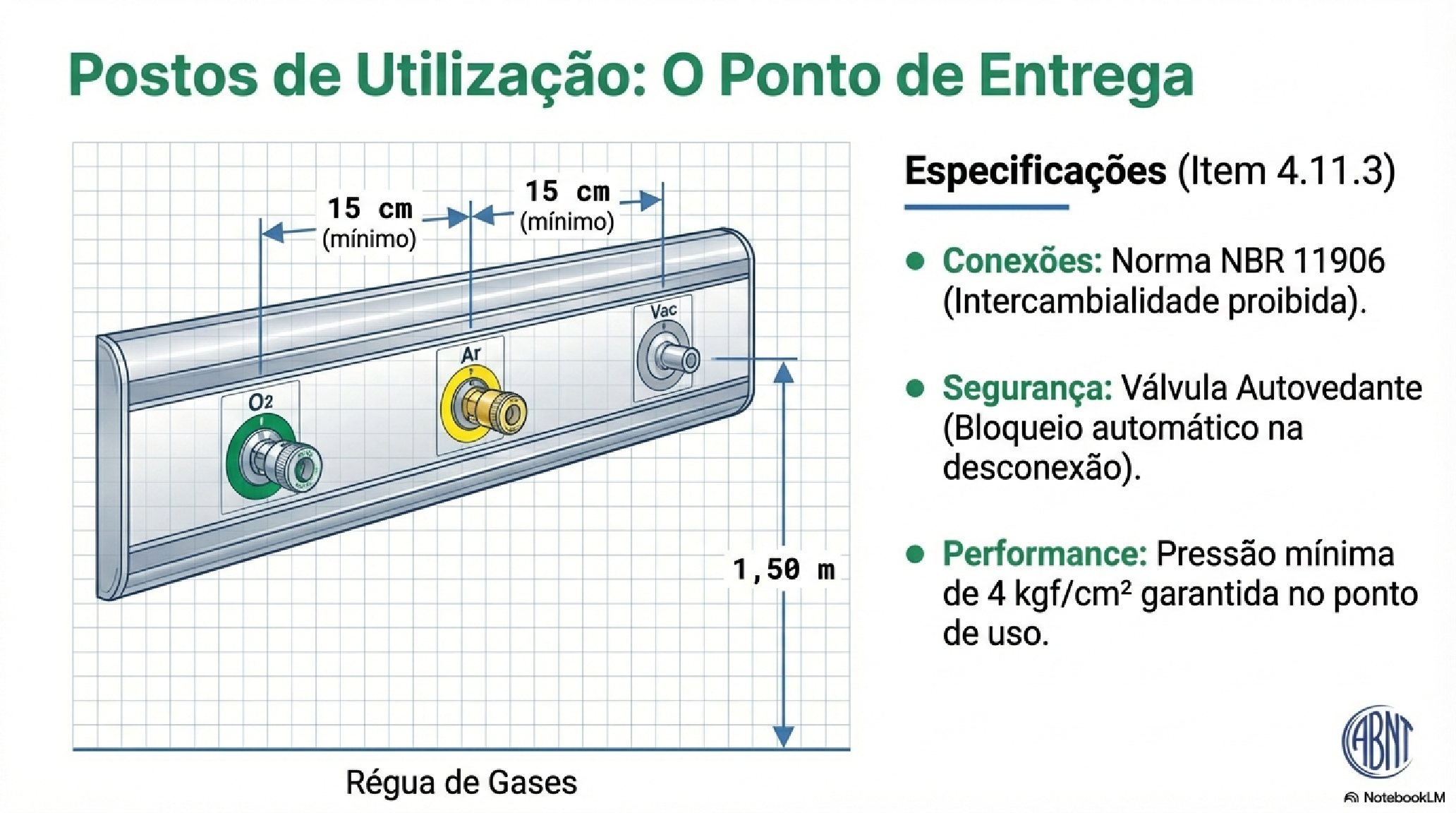

São visíveis conexões, válvulas de corte e pontos de uso dentro dos ambientes hospitalares. Uma seção de "ANOTAÇÕES TÉCNICAS" no diagrama lista as pressões operacionais para os gases:
- PRESSÃO O₂: 400-550 kPa
- PRESSÃO O₂: 400-550 kPa (provavelmente um erro de digitação, deveria ser outro gás ou pressão)
- PRESSÃO AR: 400-550 kPa
- VÁCUO: x 40 kPa (absoluta)
Na parte inferior da página, três caixas destacam informações cruciais:
- ESCOPO: Lista os gases e sistemas abordados: Oxigênio (99/93), Ar Comprimido Medicinal, Vácuo Clínico, Óxido Nitroso, CO2 e misturas.
- OBJETIVO: Traduzir a norma em um fluxo de engenharia: Fonte → Distribuição → Consumo → Controle.
- REFERÊNCIA: ABNT NBR 12188:2016 – Sistemas centralizados de suprimento.
A página combina elementos visuais de engenharia com texto claro para apresentar um guia prático sobre a especificação e aplicação de sistemas de gases medicinais em ambientes hospitalares, conforme a norma brasileira.
